METODO LIQUIDI PENETRANTI (PT)

Questa tecnica di prova non distruttiva sfrutta la capacità di alcuni liquidi di penetrare, per capillarità e non per gravità, all’interno di cavità che emergono in superficie. La bassa tensione superficiale e la buona bagnabilità di questi liquidi, ne assicurano la penetrazione anche all’interno di discontinuità sottilissime.

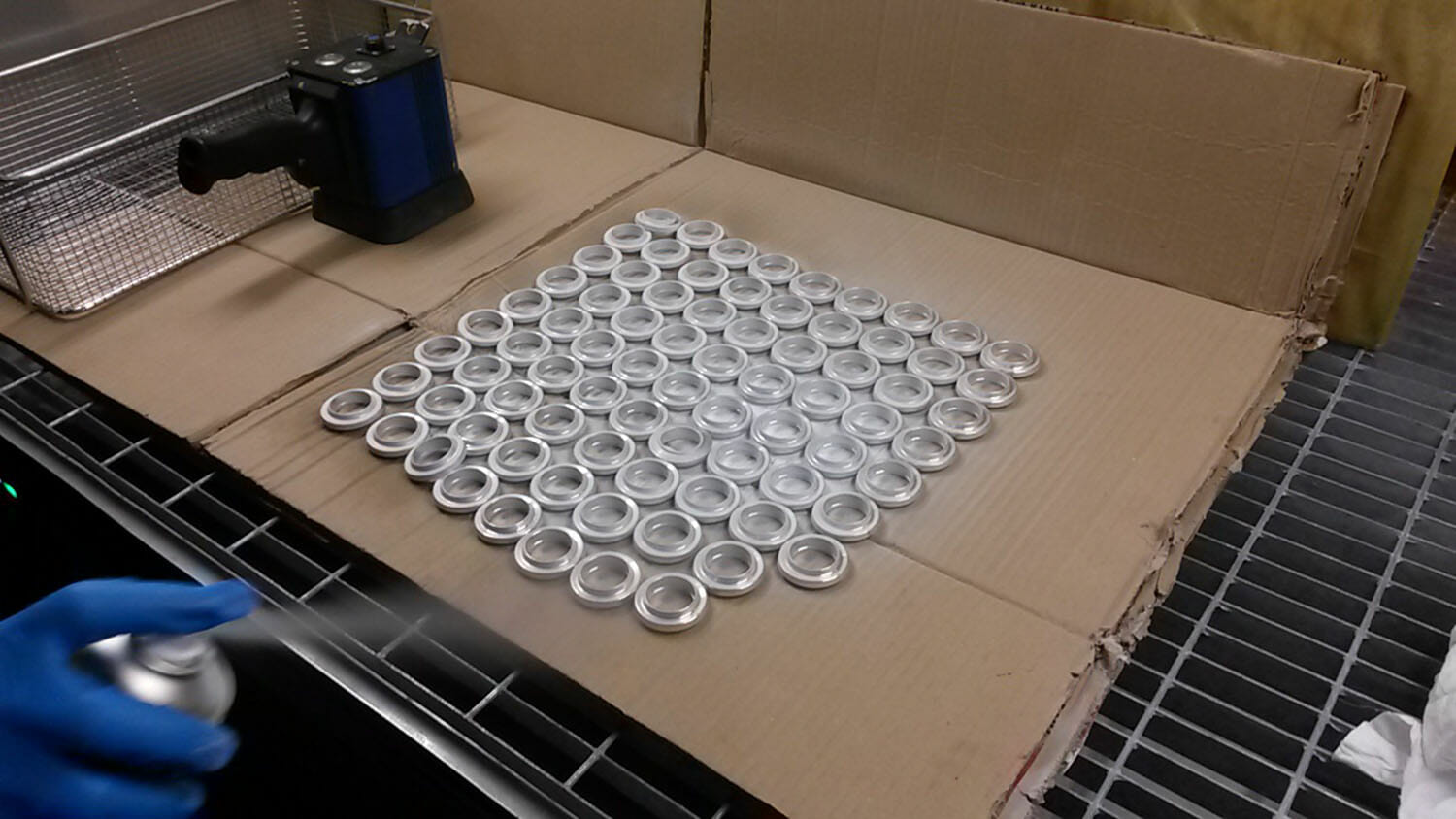

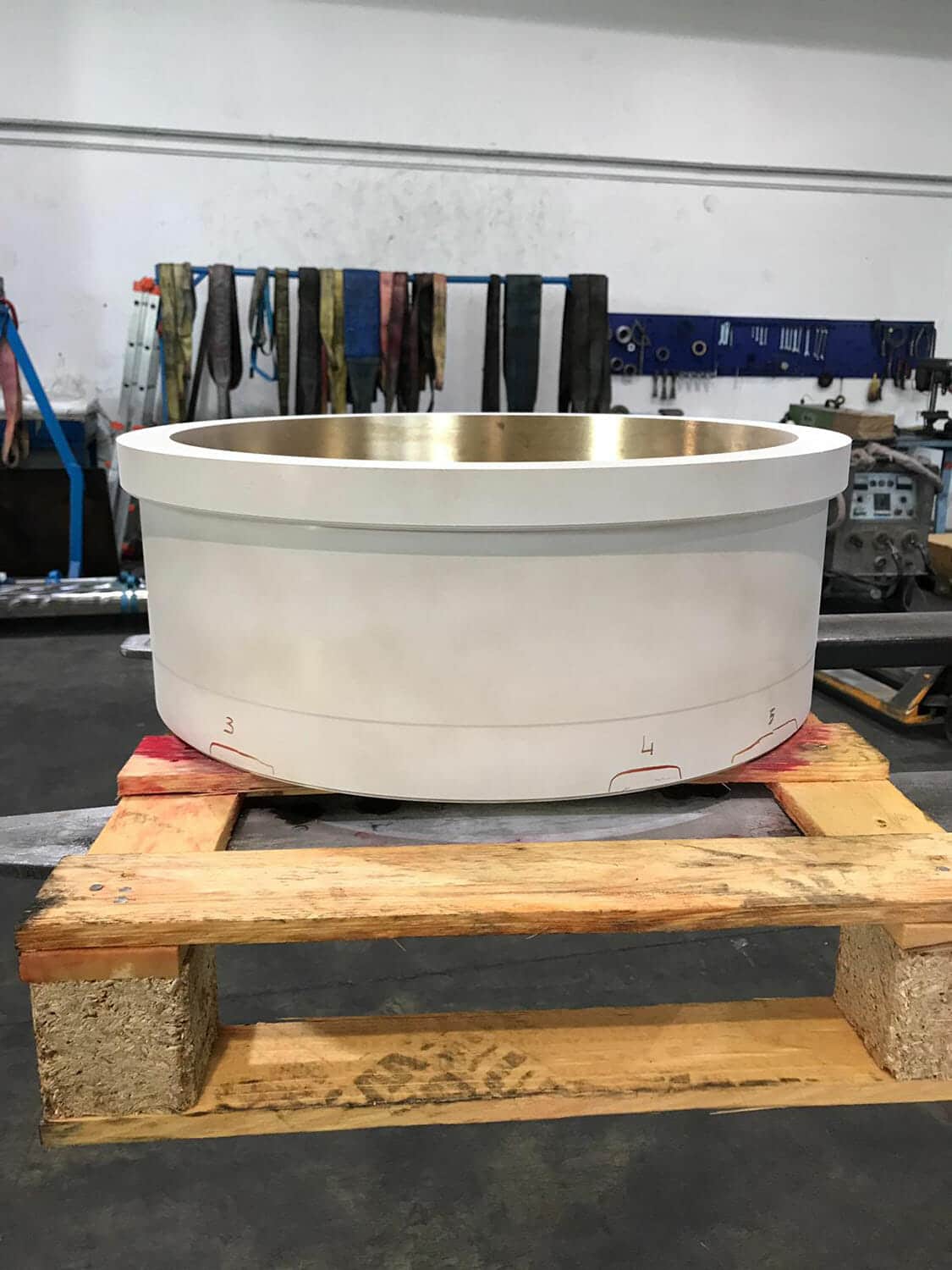

Dopo l’applicazione e la penetrazione del liquido (detto appunto penetrante), operazione che richiede un tempo variabile a seconda del tipo di prodotto utilizzato, del tipo di materiale da ispezionare e del tipo di discontinuità da rilevare, il liquido penetrante eccedente è rimosso dalla superficie. Estendendo un opportuno sviluppatore, normalmente bianco, il liquido penetrante all’intendo della cavità, viene assorbito creando sulla superficie una indicazione che sarà opportunamente valutata dall’operatore.

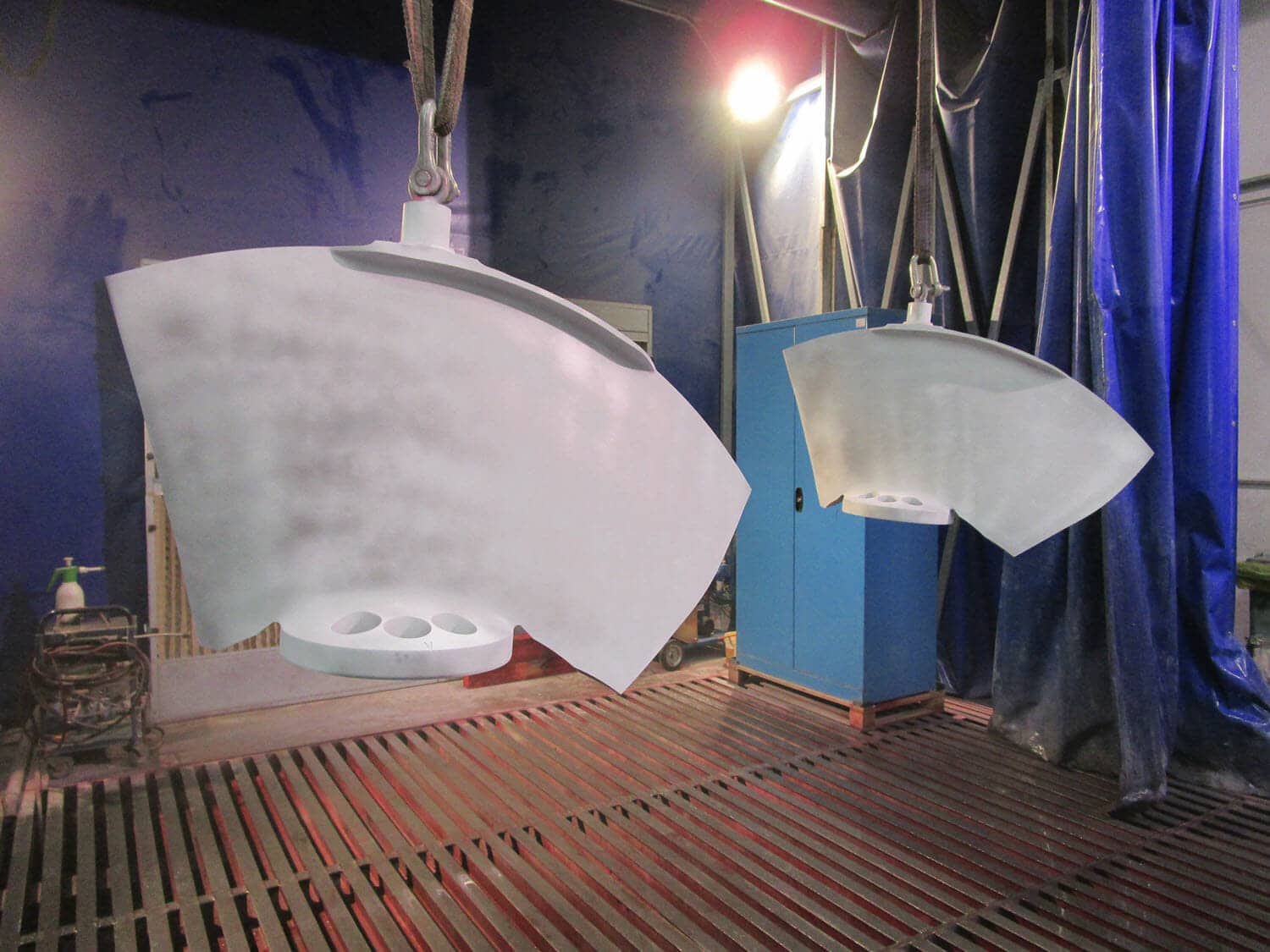

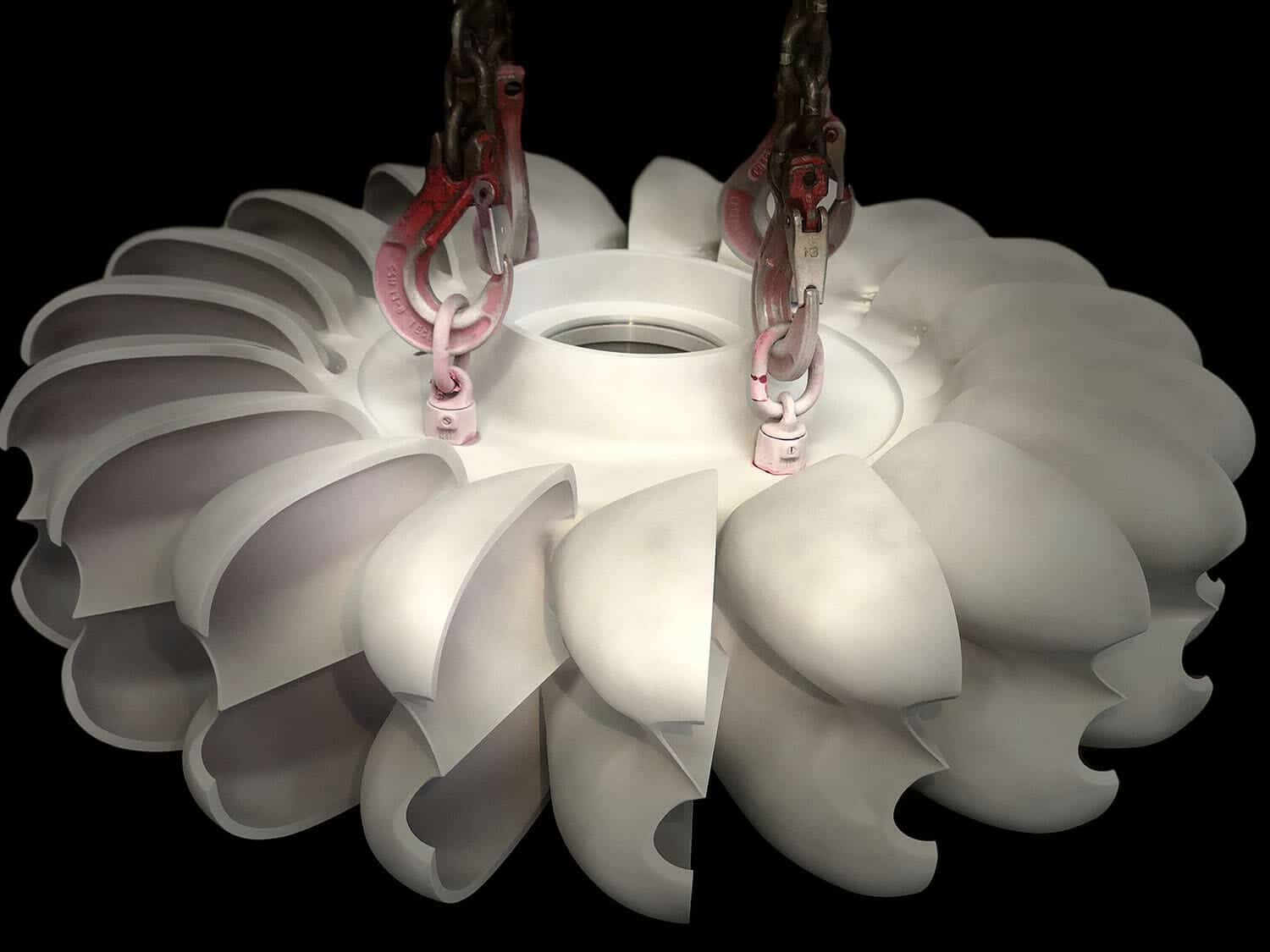

A CONTRASTO DI COLORE:

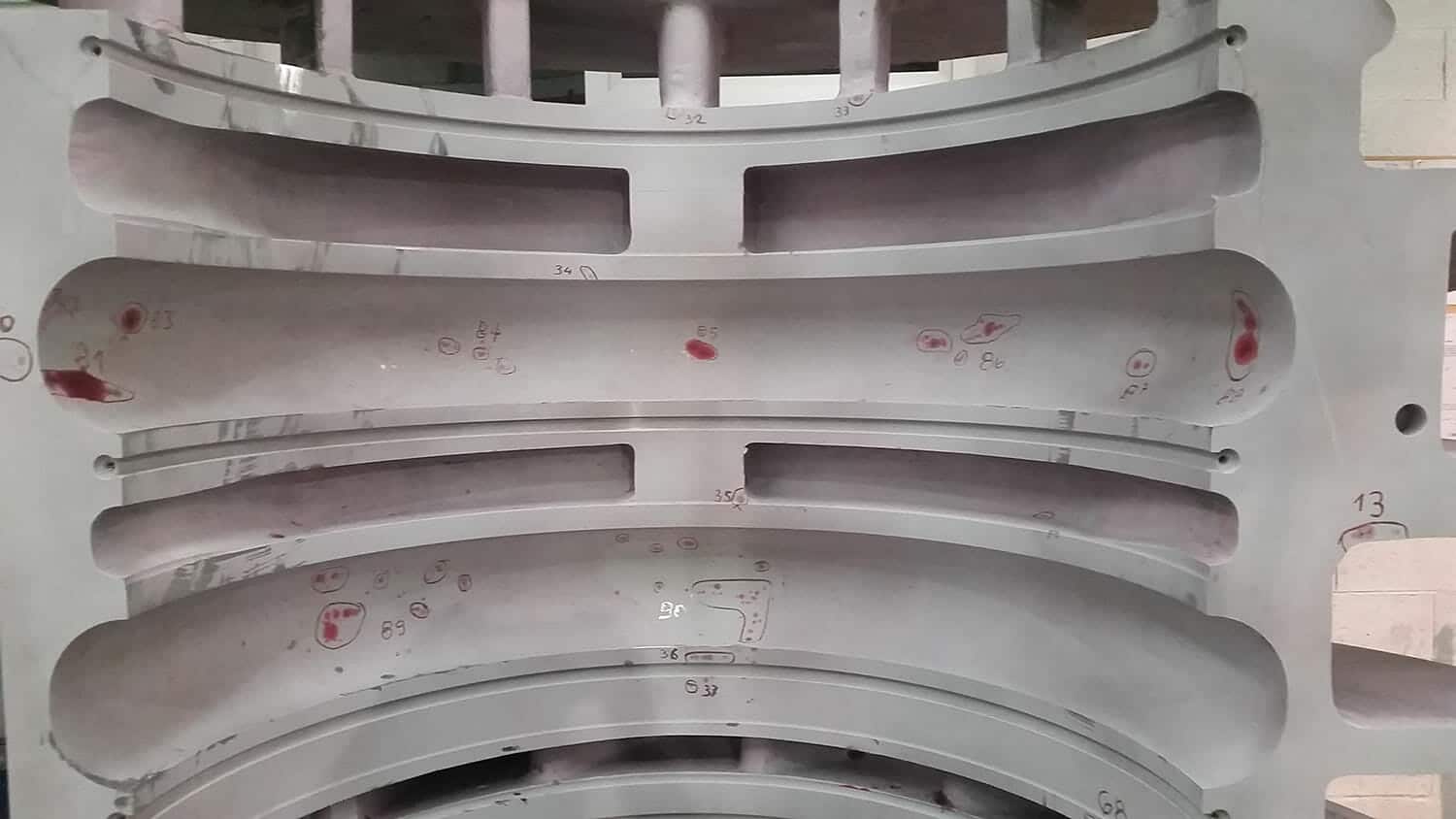

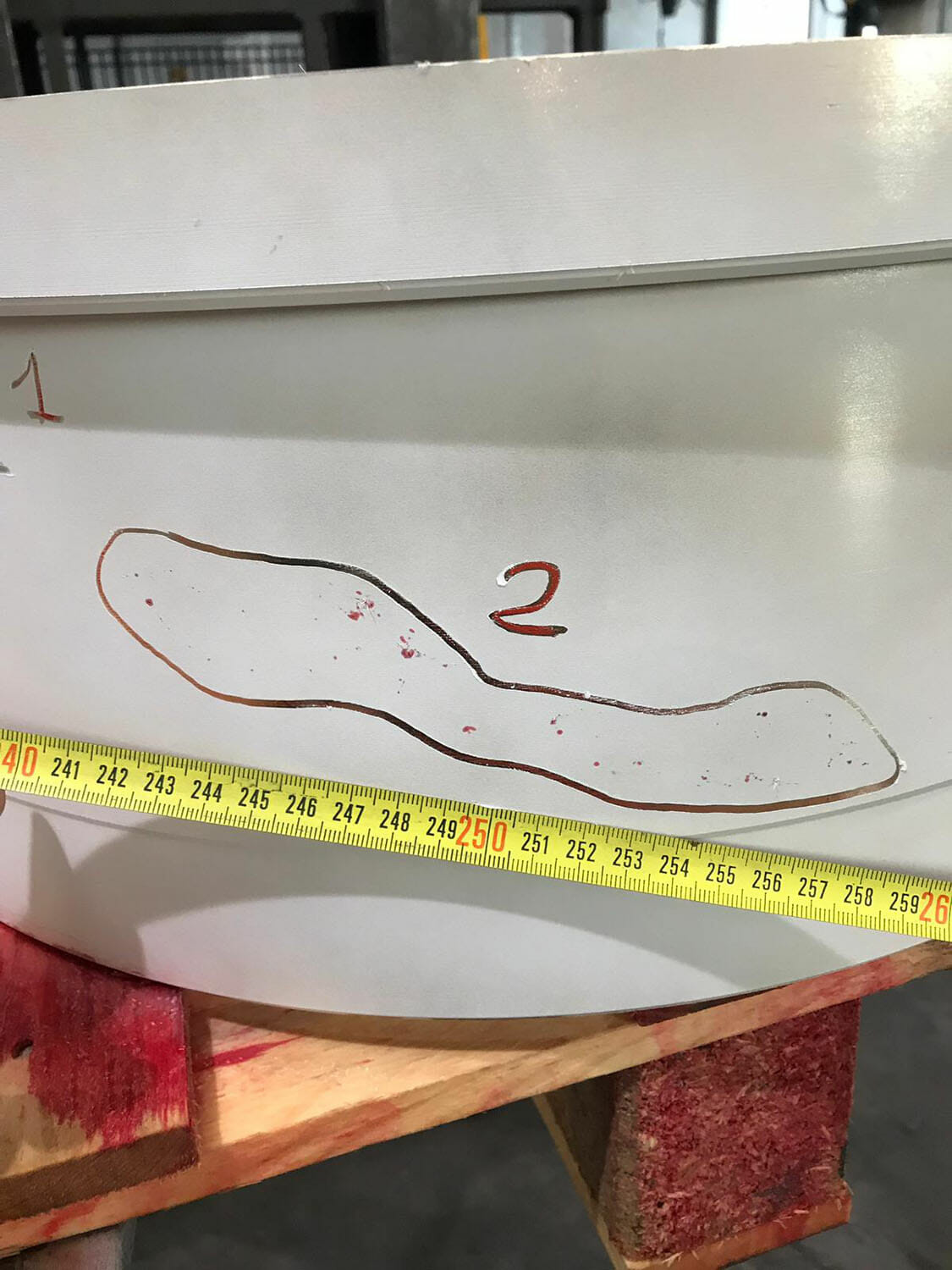

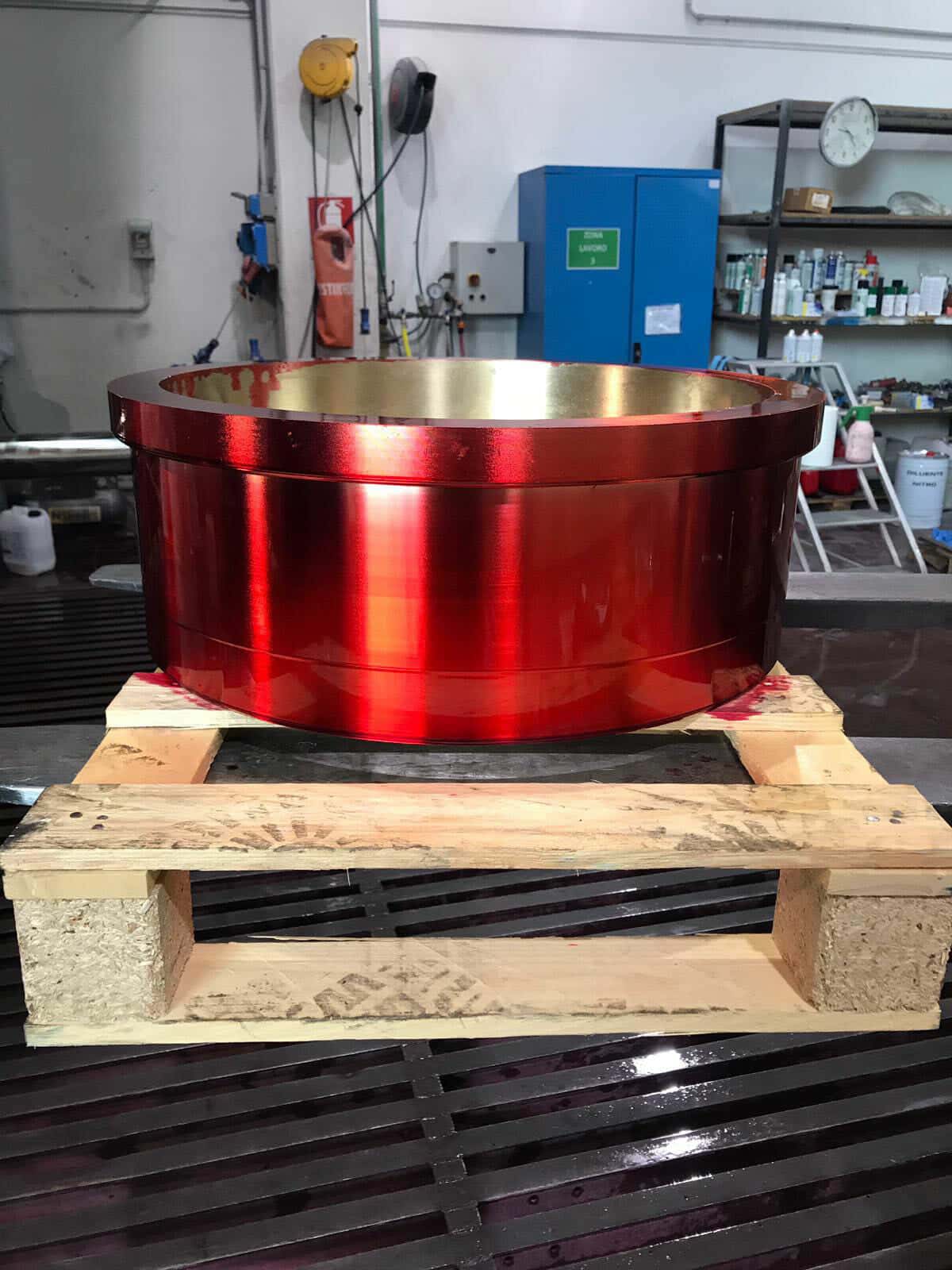

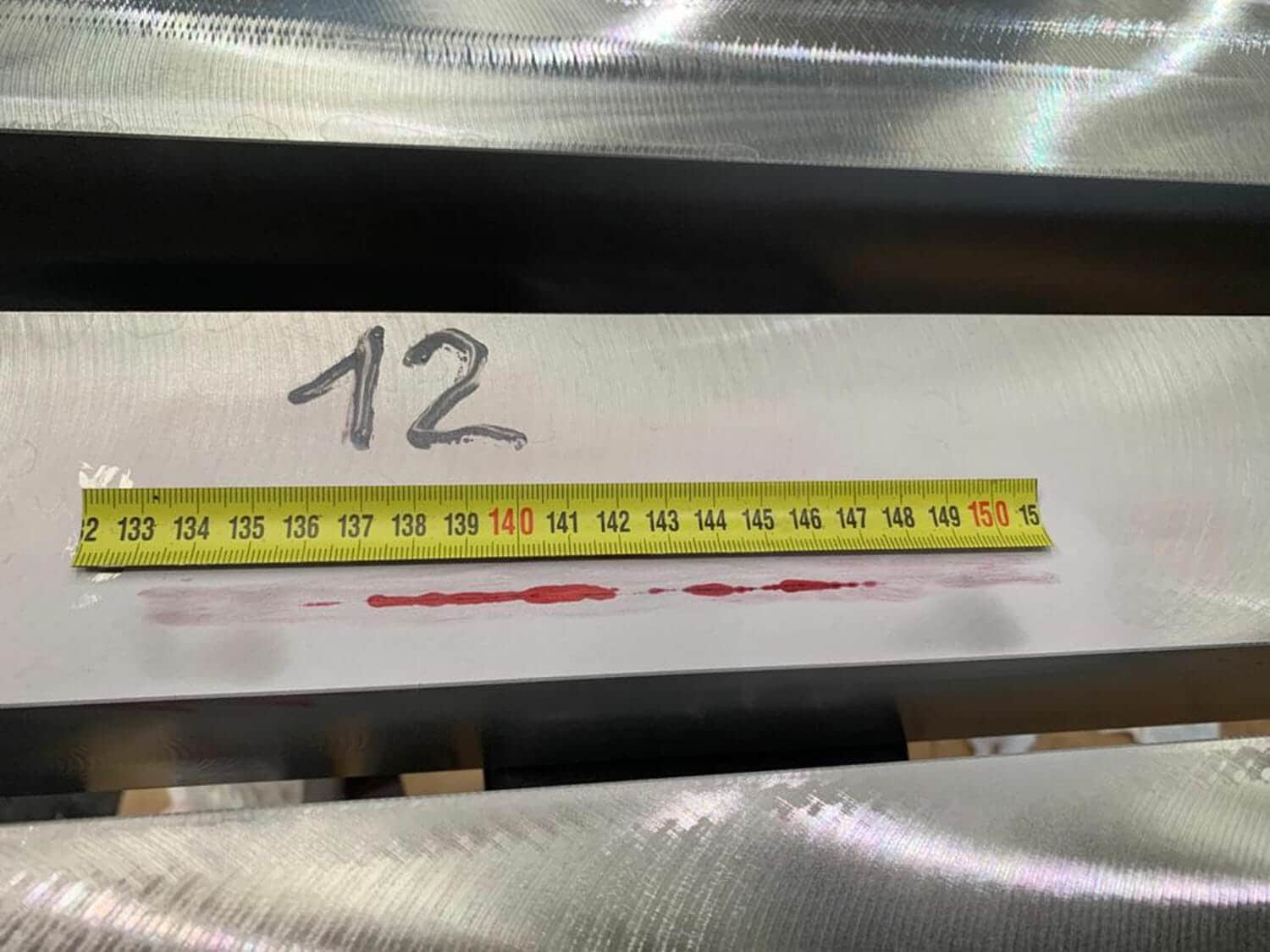

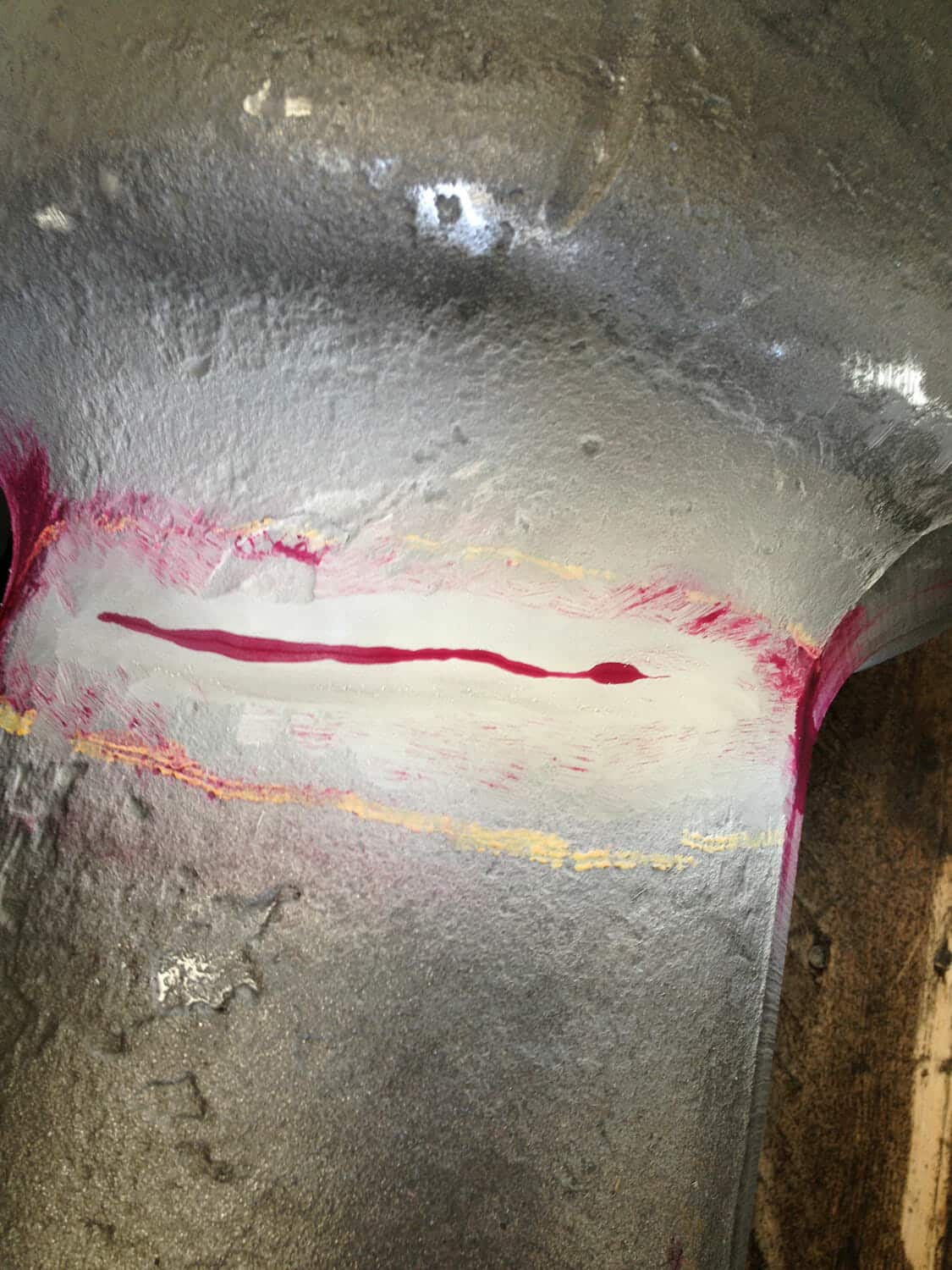

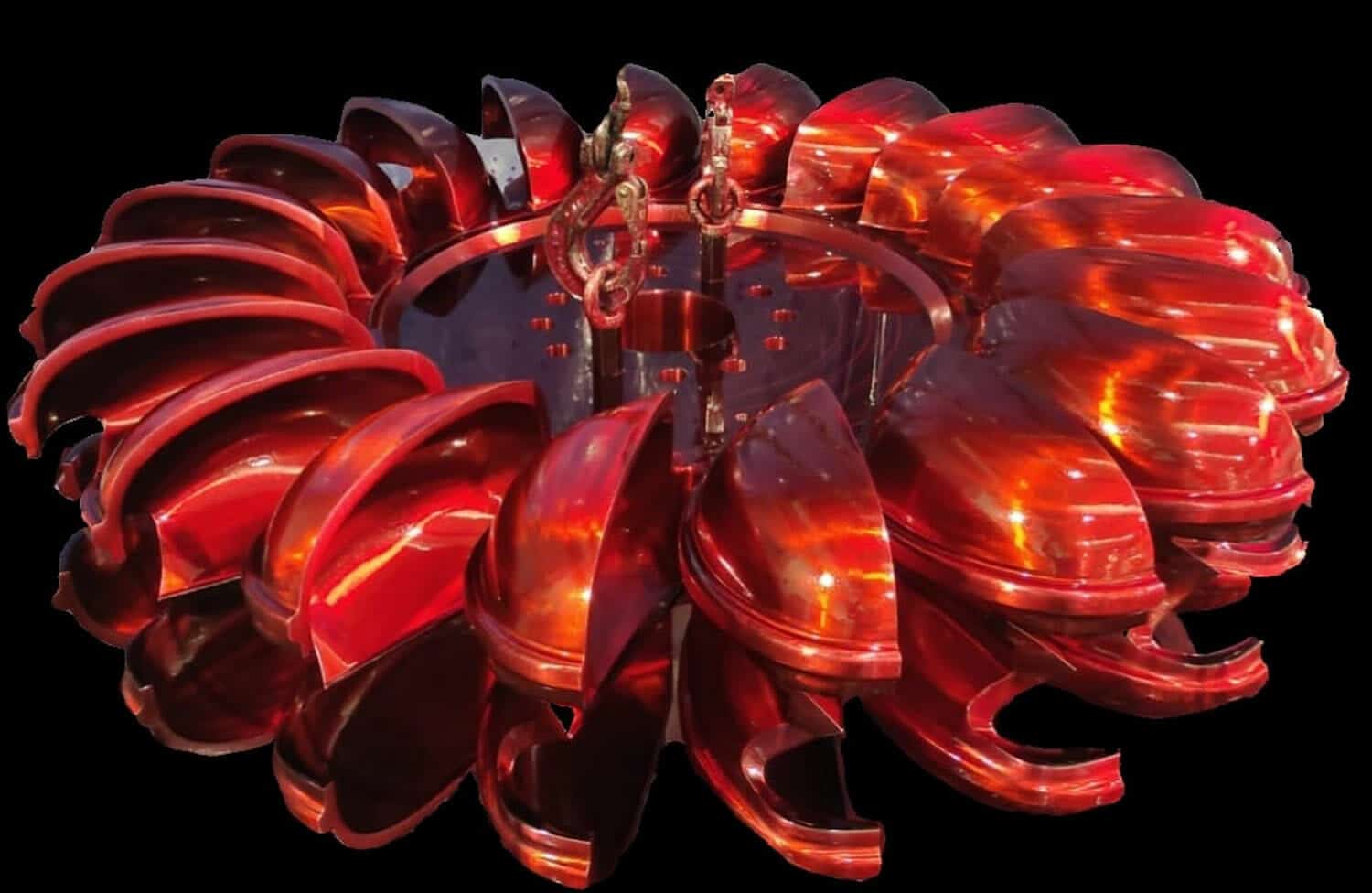

Si utilizzano liquidi penetranti di colore rosso che creano contrasto con lo sviluppatore di colore bianco in presenza di discontinuità superficiali.

ATTREZZATURE :

  • GRIGLIATO CON VASCA RACCOLTA LIQUIDI
  • LAMPADE LUCE BIANCA
  • LUXOMETRO
  • VASCHE PER CONTROLLO AD IMMERSIONE

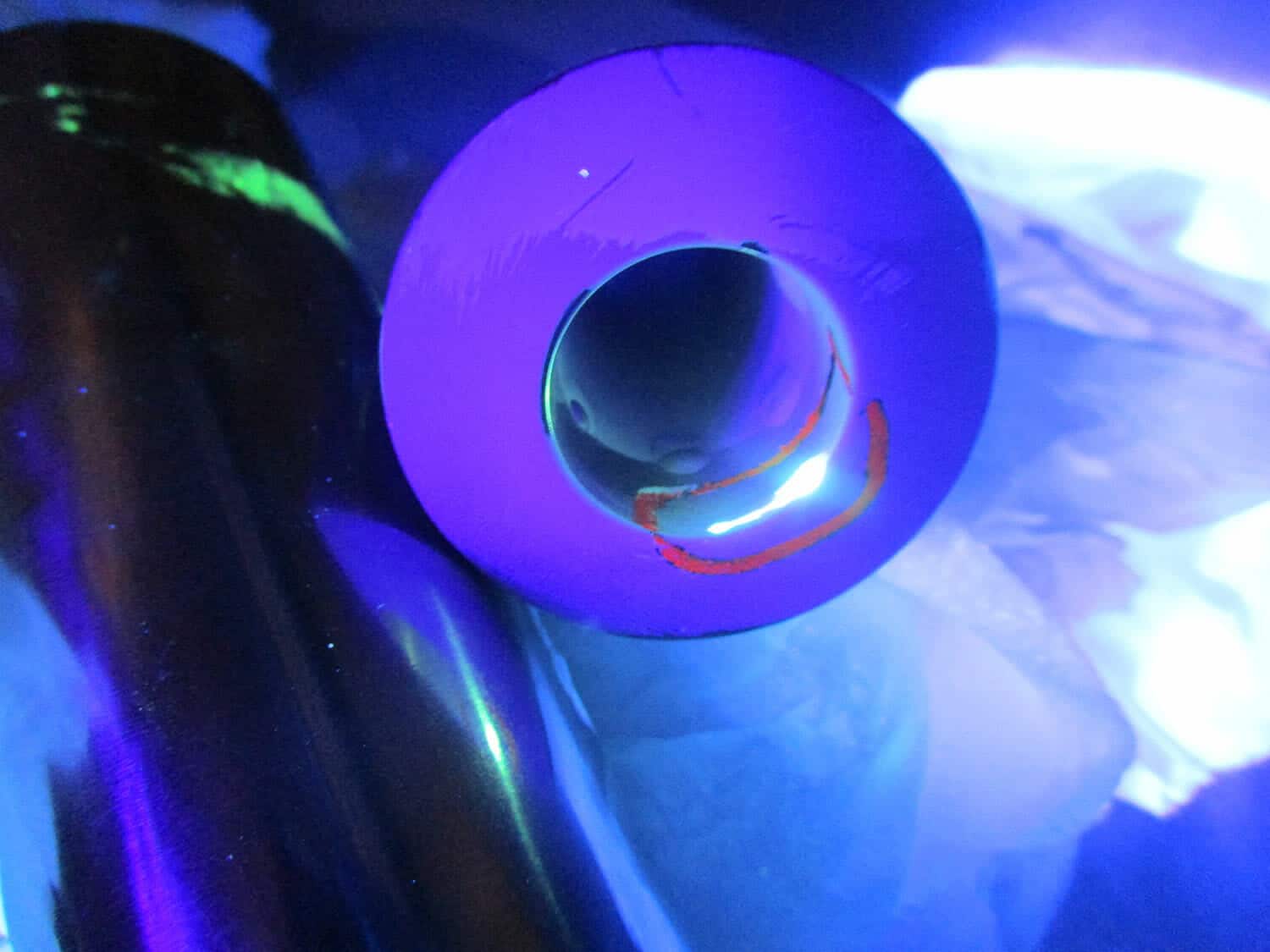

FLUORESCENTI:

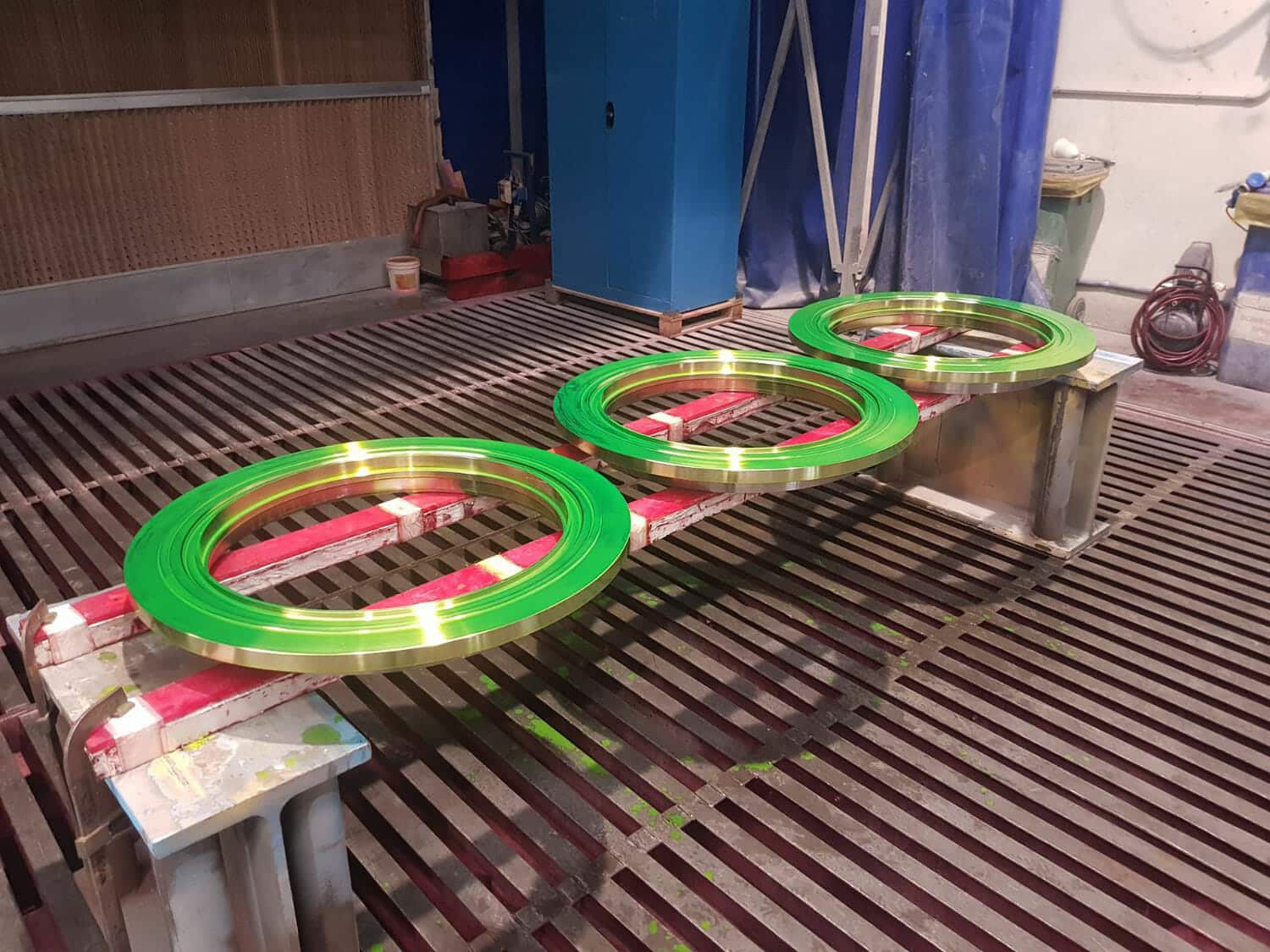

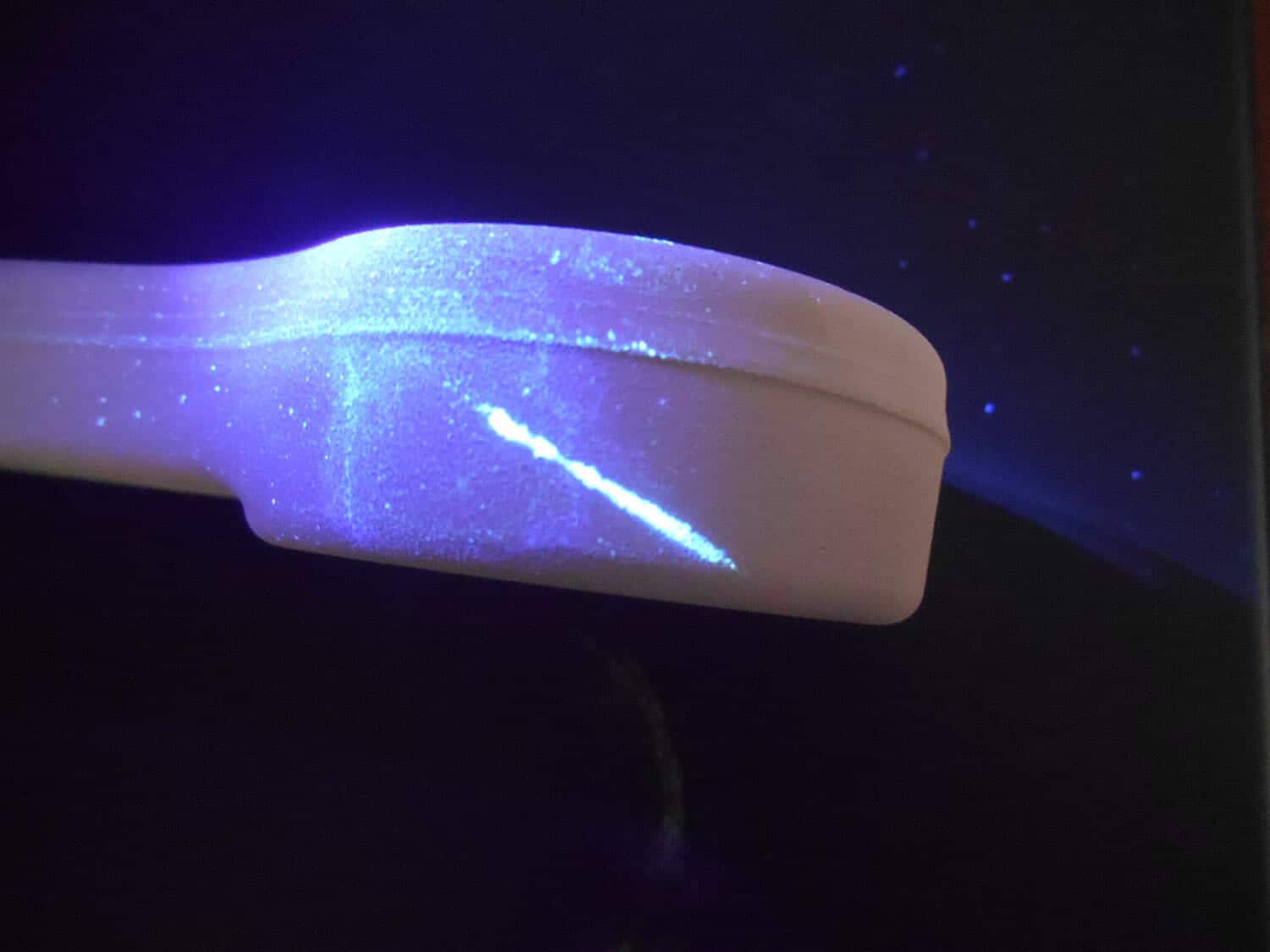

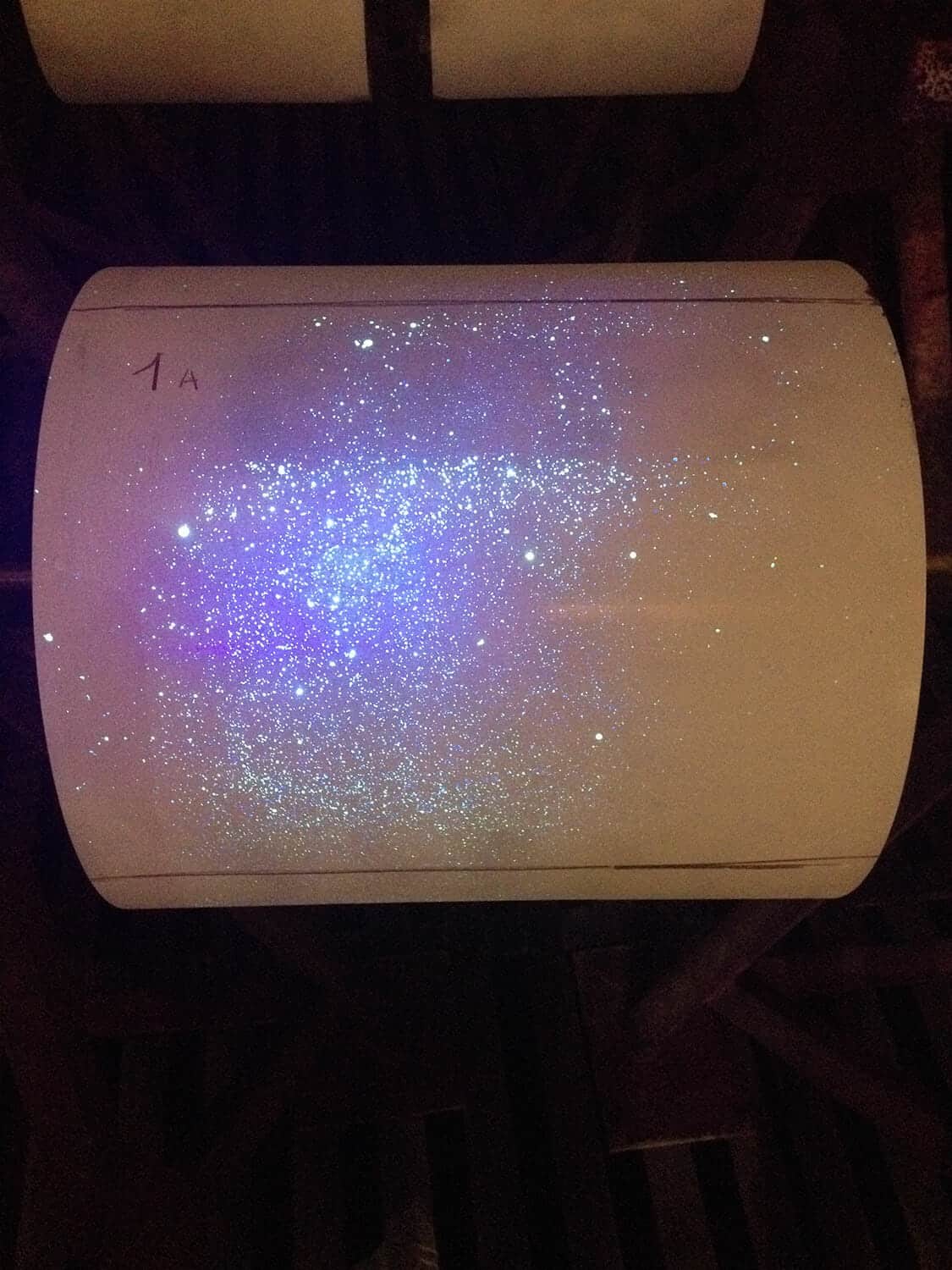

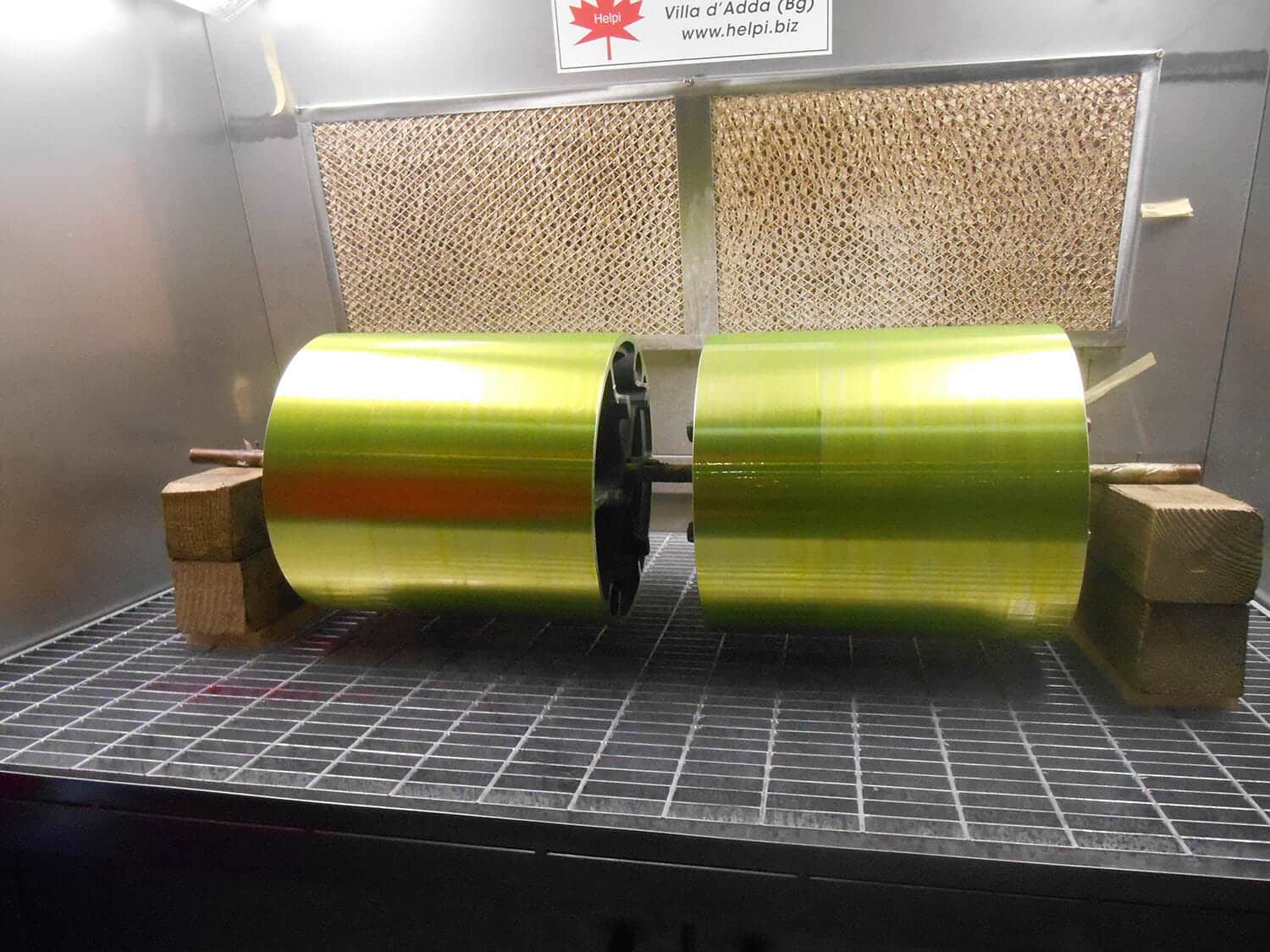

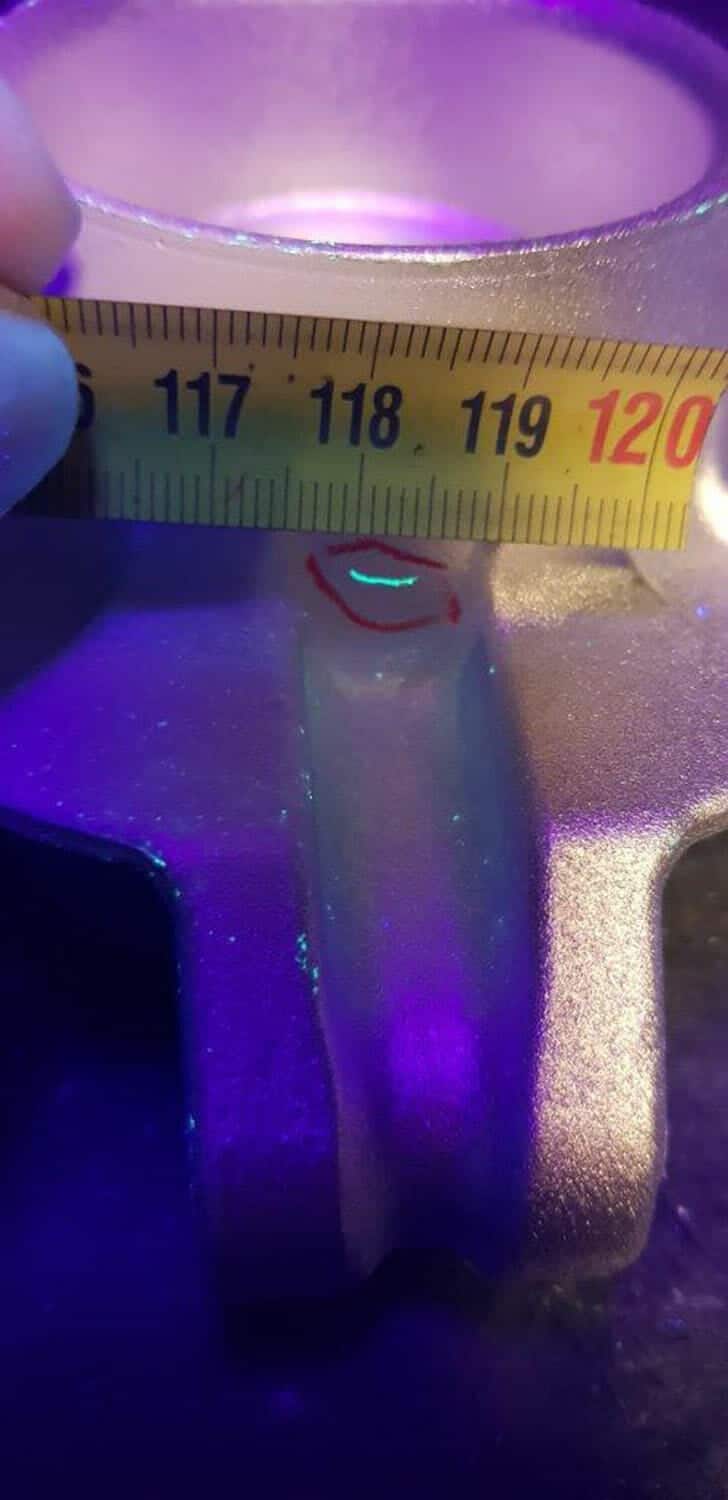

Si utilizzano liquidi penetranti fluorescenti che creano contrasto con lo sviluppatore di colore bianco o con la superficie del pezzo in esame che risulta nera se sottoposta in ambiente oscurato a luce ultravioletta in presenza di discontinuità superficiali.

ATTREZZATURE :

  • LAMPADE DI WOOD
  • LUXOMETRO / RADIOMETRO

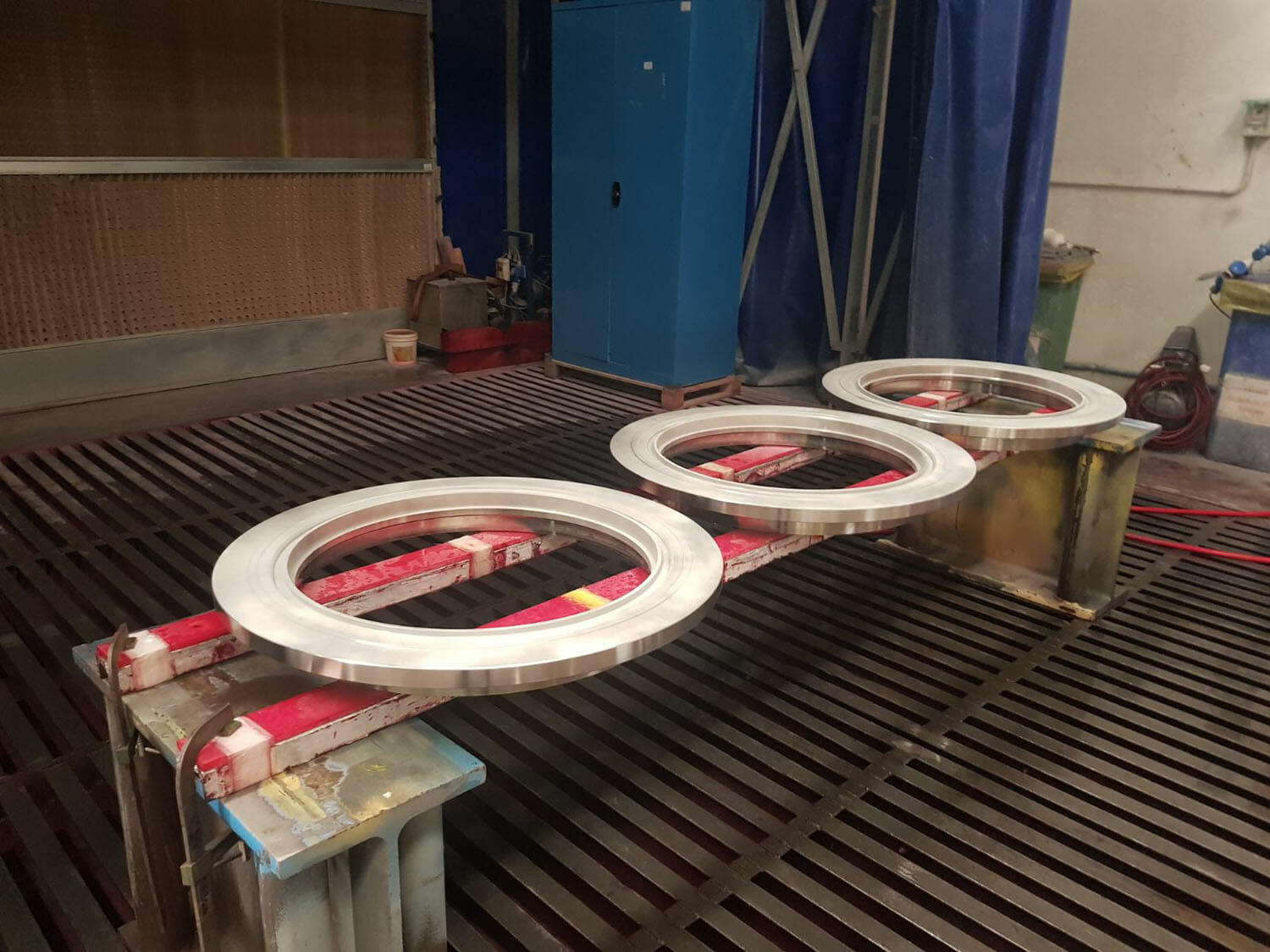

  • GRIGLIATO CON VASCA RACCOLTA LIQUIDI
  • CABINA OSCURAMENTO (3)

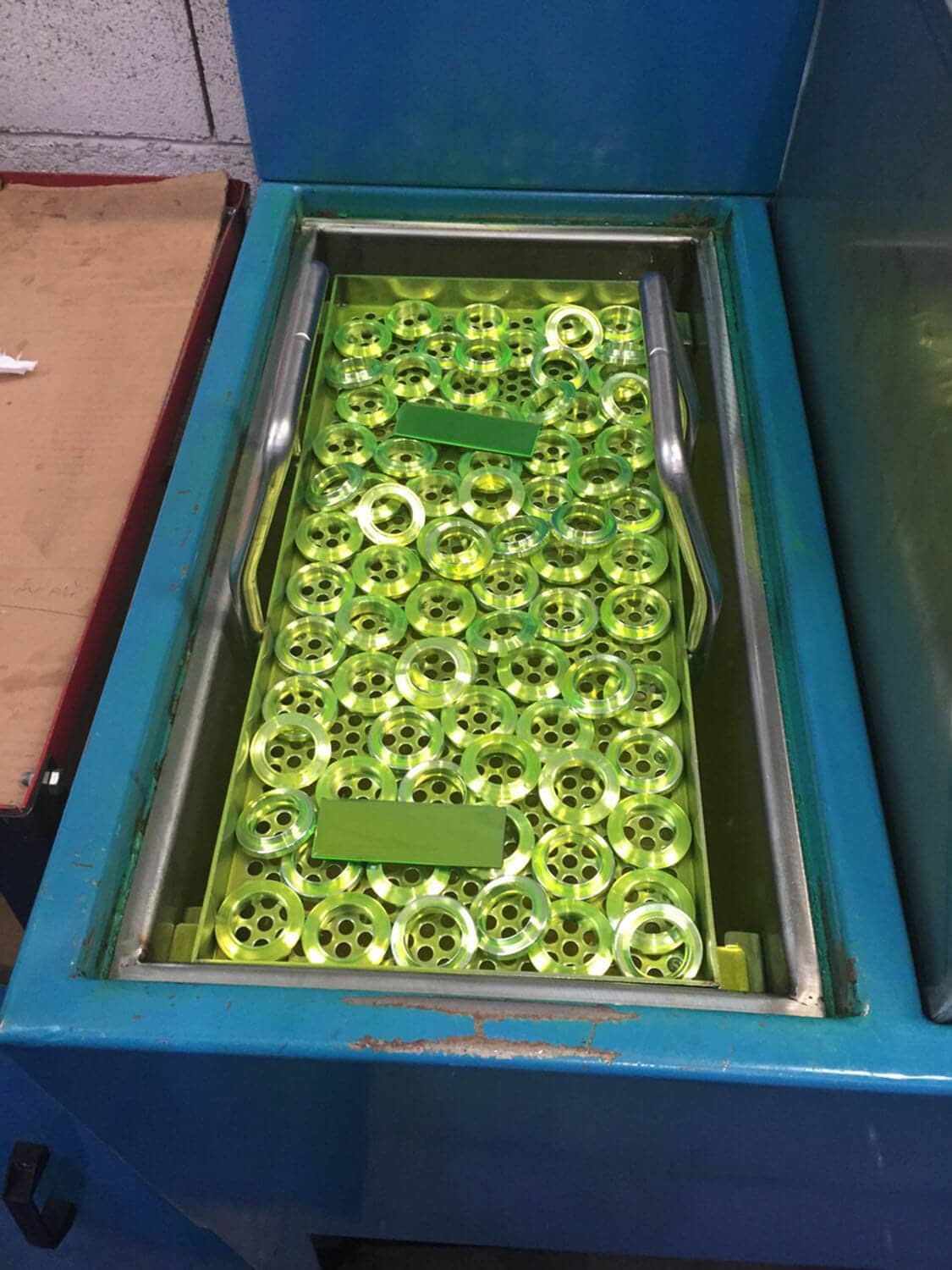

  • VASCHE PER CONTROLLO AD IMMERSIONE
  • VASCHE PER CONTROLLO AD IMMERSIONE

N° 08 OPERATORI LIV. II · N° 01 OPERATORE LIV. III

APPICABILITÀ

SEMILAVORATI, FINITI, SALDATURE, REVISIONI
